高溫高壓圓盤式疏水閥型號

欄目：業界資訊發布時間：2021-10-14

高溫高壓圓盤式疏水閥,KRF3,HRW3高溫高壓圓盤式疏水閥用于高溫高壓的飽和和蒸汽主管和透平機的蒸汽亞臨界狀態使用。

高溫高壓圓盤式疏水閥,KRF3,HRW3高溫高壓圓盤式疏水閥用于高溫高壓的飽和和蒸汽主管和透平機的蒸汽亞臨界狀態使用。閥內部裝有自動吹除裝置。新型皇冠式閥片、密封極為可靠。蒸汽保溫裝置，高效節能。可迅速排出設備起動時的空氣殛冷凝結水、排量大、漏汽率小。抗蝕性強．動作可靠，

高溫高壓圓盤式疏水閥型號KRF3,HRW3

產品名稱：	高溫高壓圓盤式疏水閥	產品型號：	HRF3、HRW3、HR3
驅動方式：	自動	連接形式：	焊接,法蘭
結構形式：	圓盤式	密封結構：	水封
壓力范圍：	1.6MPa-16.0MPa	公稱通徑：	DN15-50
常用材質：	WCB,WC6,不銹鋼等	銘牌：	承質品牌

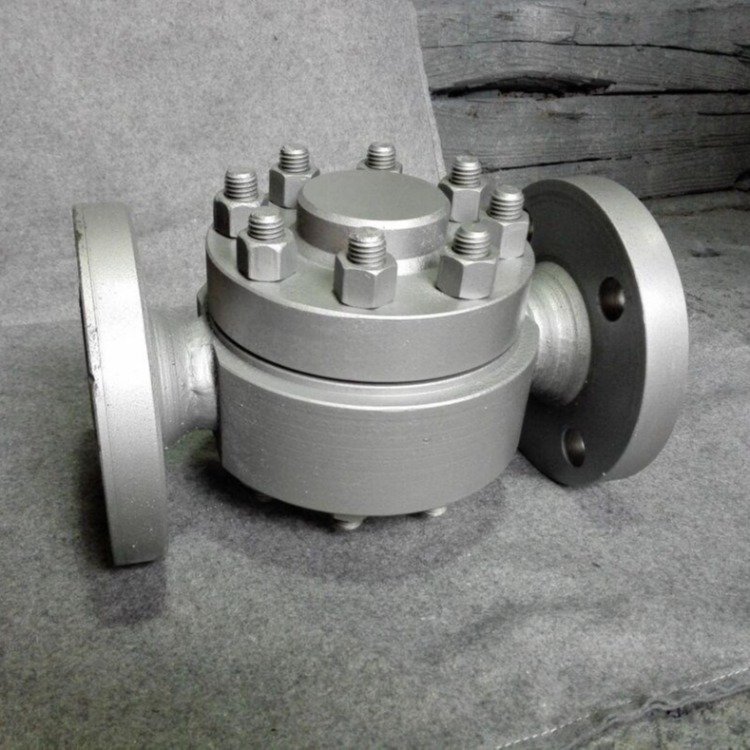

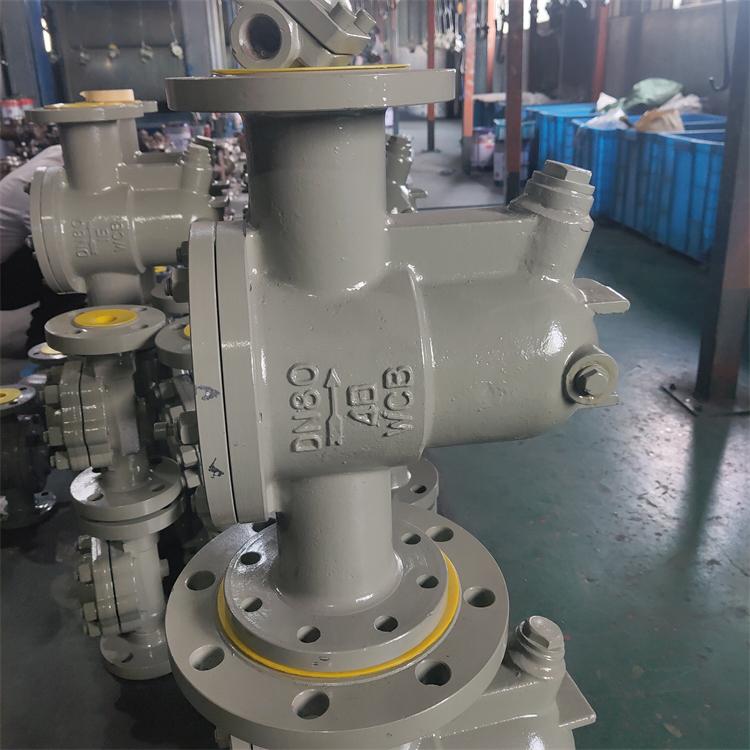

高溫高壓圓盤式疏水閥實物圖

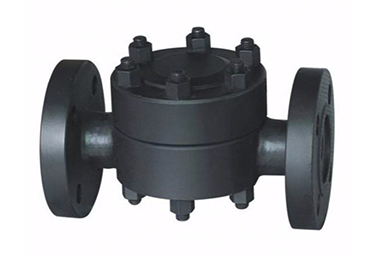

高溫高壓圓盤式疏水閥型號KRF3,HRW3

高溫高壓圓盤式疏水閥主要零部件

序號	名稱	材料
1	螺柱	B16
2	螺母	20CrMo
3	閥蓋	F22
4	閥座蓋	F22
5	閥片	F22
6	墊圈	石墨
7	閥座	F22
8	閥套	F22
9	石墨墊圈	304+石墨
10	濾網	304
11	閥體	F22
12	墊圈	石墨
13	閥座頂桿	F22

高溫高壓圓盤式疏水閥主要外形尺寸

型號	口徑DN	L	H	h	W
CS49H-100I KRF-600LB KRF3-600LB	15	230	112	23	135
	20	230	112	23	135
	25	230	116	27	140
	32	320	153	33	180
	40	320	153	33	180
	50	320	157	37	195

主要外形尺寸

型號	口徑DN	L	H	h	W
CS49H-160I KRF-900LB KRF3-900LB	15	230	112	23	135
	20	230	112	23	135
	25	230	116	27	140
	32	320	153	33	180
	40	320	153	33	180
	50	350	160	40	220

主要外形尺寸

型號	口徑DN	L	H	h	W
CS69H-100I CS19H-100I HRW-600LB HRW3-600LB	15	125	112	23	135
	20	125	112	23	135
	25	130	116	27	140
	32	168	153	33	180
	40	168	153	33	180
	50	185	160	40	200

主要外形尺寸

型號	口徑DN	L	H	h	W
CS69H-160I CS19H-160I HRW-900LB HRW3-900LB	15	125	112	23	135
	20	125	112	23	135
	25	145	119	30	155
	32	185	157	37	195
	40	185	157	37	195
	50	205	163	43	220

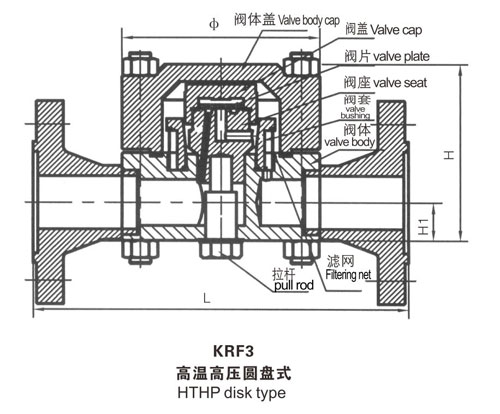

高溫高壓圓盤式疏水閥,KRF3,HRW3高溫高壓圓盤式疏水閥尺寸圖:

聲明：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的高溫高壓圓盤式疏水閥型號性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。

· 電話：18717746989
· 郵箱：sales@shczvalve.com
