氣動真空球閥 GUQ
欄目：公司動態 發布時間：2021-09-14
GUQ氣動高真空球閥是通過電磁換向閥改變氣路方向，控制執行氣缸來驅動球閥，達到接通或切斷真空(壓力)系統管道路中的介質流
氣動真空球閥/規格型號GUQ
氣動高真空球閥,GUQ氣動真空球閥是在1.3×10-7～6×105Pa的真空系統中用來開啟或隔斷氣流的氣動閥門，氣動真空球閥廣泛適用各類氣體，液體等正、負壓力管道系統，符合GMP標準。由于真空球閥全通道，又能達到超高真空要求，所以也能適用于加速器真空系統。
氣動真空球閥/規格型號GUQ
氣動高真空球閥,GUQ氣動真空球閥是在1.3×10-7～6×105Pa的真空系統中用來開啟或隔斷氣流的氣動閥門，氣動真空球閥廣泛適用各類氣體，液體等正、負壓力管道系統，符合GMP標準。由于真空球閥全通道，又能達到超高真空要求，所以也能適用于加速器真空系統。
| 產品名稱： | 氣動高真空球閥 |
|
GUQ |
|
|
氣動,手動,電動 |
|
法蘭,焊接 |
|
|
三片式 |
|
軟密封 |
|
|
1.6MPa |
|
DN10-100 |
|
|
不銹鋼等 |
|
承質品牌 |
氣動真空球閥 GUQ產品說明
GUQ氣動高真空球閥是通過電磁換向閥改變氣路方向，控制執行氣缸來驅動球閥，達到接通或切斷真空(壓力)系統管道路中的介質流。應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域。可選配反饋信號裝置及電氣閥門定位器。
氣動真空球閥 GUQ構件材料
閥體、閥蓋、閥桿：不銹鋼
密封件：四氟乙烯、DQ橡膠、氟橡膠、PPL。

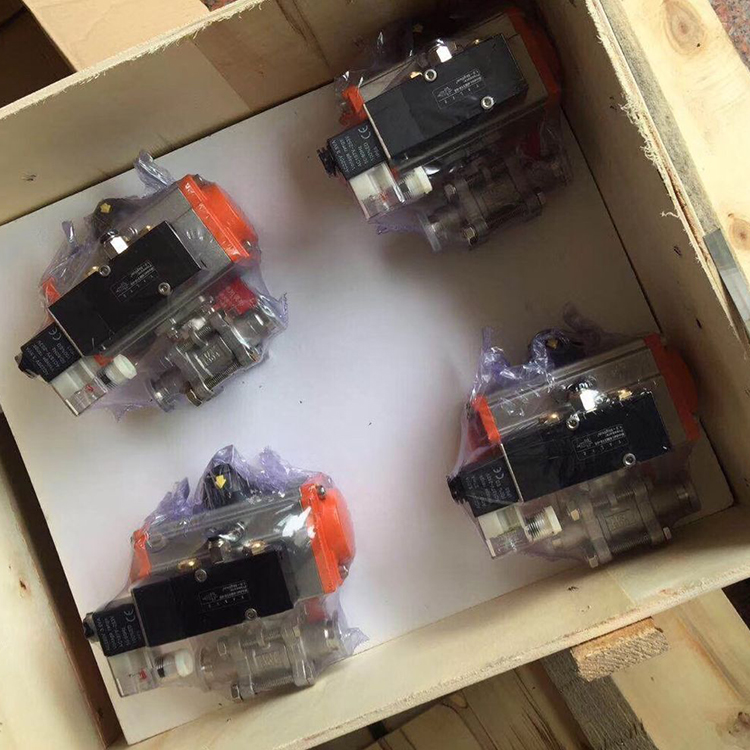

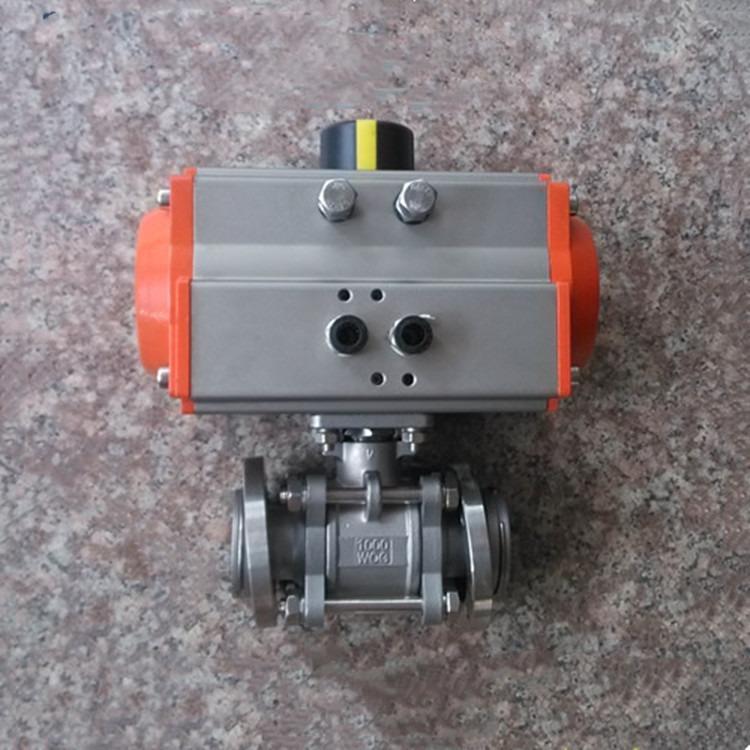

氣動真空球閥實物圖
螺紋連接的外形及連接尺寸(mm) (JB919)
| Model型號 | DN | G | H | E | L |
| GUQ-10(G) | 10 | 1/4" | 153 | 104 | 68 |
| GUQ-16(G) | 16 | 1/2" | 155 | 104 | 72 |
| GUQ-20(G) | 20 | 3/4" | 160 | 104 | 82 |
| GUQ-25(G) | 25 | 1" | 163 | 140 | 90 |
| GUQ-32(G) | 32 | 1-1/4" | 180 | 140 | 112 |
| GUQ-40(G) | 40 | 1-1/2" | 186 | 140 | 120 |
| GUQ-50(G) | 50 | 2" | 233 | 164 | 145 |
| GUQ-63(G) | 63 | 2-1/2" | 272 | 164 | 185 |
| GUQ-80(G) | 80 | 3" | 351 | 190 | 210 |
| GUQ-100(G) | 100 | 4" | 370 | 190 | 268 |
活套法蘭連接的外形及連接尺寸(mm) (GB6070)
| Model型號 | DN | D | Do | H | E | L | n-φc |
| GUQ-10(F) | 10 | 55 | 40 | 153 | 105 | 84 | 4-φ6.6 |
| GUQ-16(F) | 16 | 60 | 45 | 155 | 130 | 84 | 4-φ6.6 |
| GUQ-25(F) | 25 | 70 | 55 | 163 | 165 | 114 | 4-φ6.6 |
| GUQ-32(F) | 32 | 90 | 70 | 180 | 165 | 140 | 4-φ9 |
| GUQ-40(F) | 40 | 100 | 80 | 186 | 190 | 160 | 4-φ9 |
| GUQ-50(F) | 50 | 110 | 90 | 233 | 190 | 170 | 4-φ9 |
| GUQ-63(F) | 63 | 130 | 110 | 272 | 250 | 195 | 4-φ9 |
| GUQ-80(F) | 80 | 145 | 125 | 351 | 250 | 203 | 8-φ9 |
| GUQ-100(F) | 100 | 165 | 145 | 370 | 280 | 280 | 8-φ9 |
快卸法蘭連接的外形及連接尺寸(mm) (GB4982)
| Model型號 | DN | D1 | D | H | E | L |
| GUQ-10(KF) | 10 | 12.2 | 30 | 153 | 104 | 84 |
| GUQ-16(KF) | 16 | 17.2 | 30 | 155 | 104 | 84 |
| GUQ-25(KF) | 25 | 26.2 | 40 | 163 | 140 | 114 |
| GUQ-32(KF) | 32 | 34.2 | 55 | 180 | 140 | 140 |
| GUQ-40(KF) | 40 | 41.2 | 55 | 186 | 140 | 160 |
| GUQ-50(KF) | 50 | 52.2 | 75 | 233 | 164 | 170 |

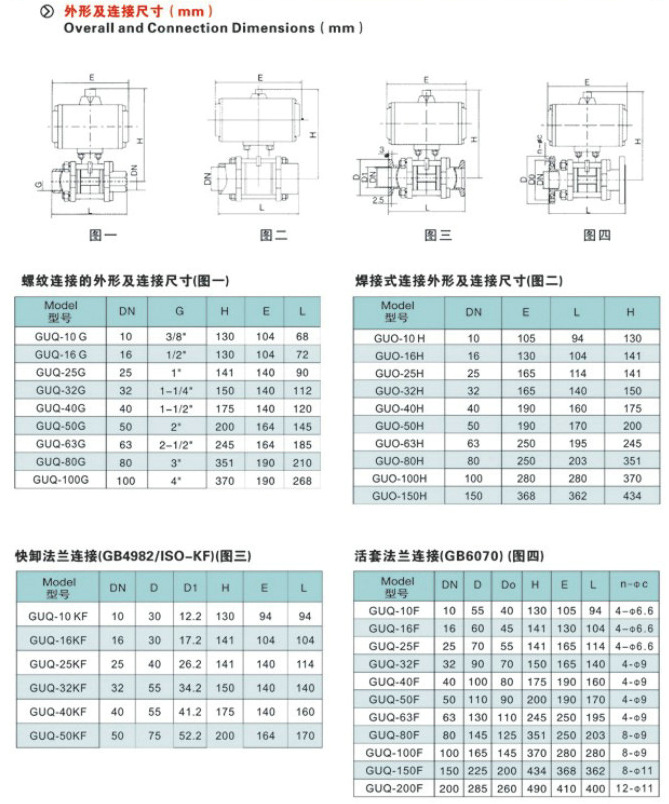

氣動高真空球閥,GUQ氣動真空球閥結構圖與尺寸表
|
聲明：【氣動真空球閥 GUQ】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的氣動真空球閥 GUQ產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
