防腐蝕襯氟蝶閥,襯四氟蝶閥,全襯里蝶閥采用對分兩片閥體組合,閥座與閥體內襯一體化,閥門工作時,只有全塑閥座與襯塑蝶板與介質接觸,產品可承受“除熔融堿金屬和元素氟”外的任何介質腐蝕,其中D71F46閥桿與蝶板（鍛）為一體,表面均勻包覆一層FEP。閥體通道內表面光滑,流體阻力小,CV值高,流通能力強,扭矩適中,采用四級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性襯墊閥座,完全達到介質的零泄漏。

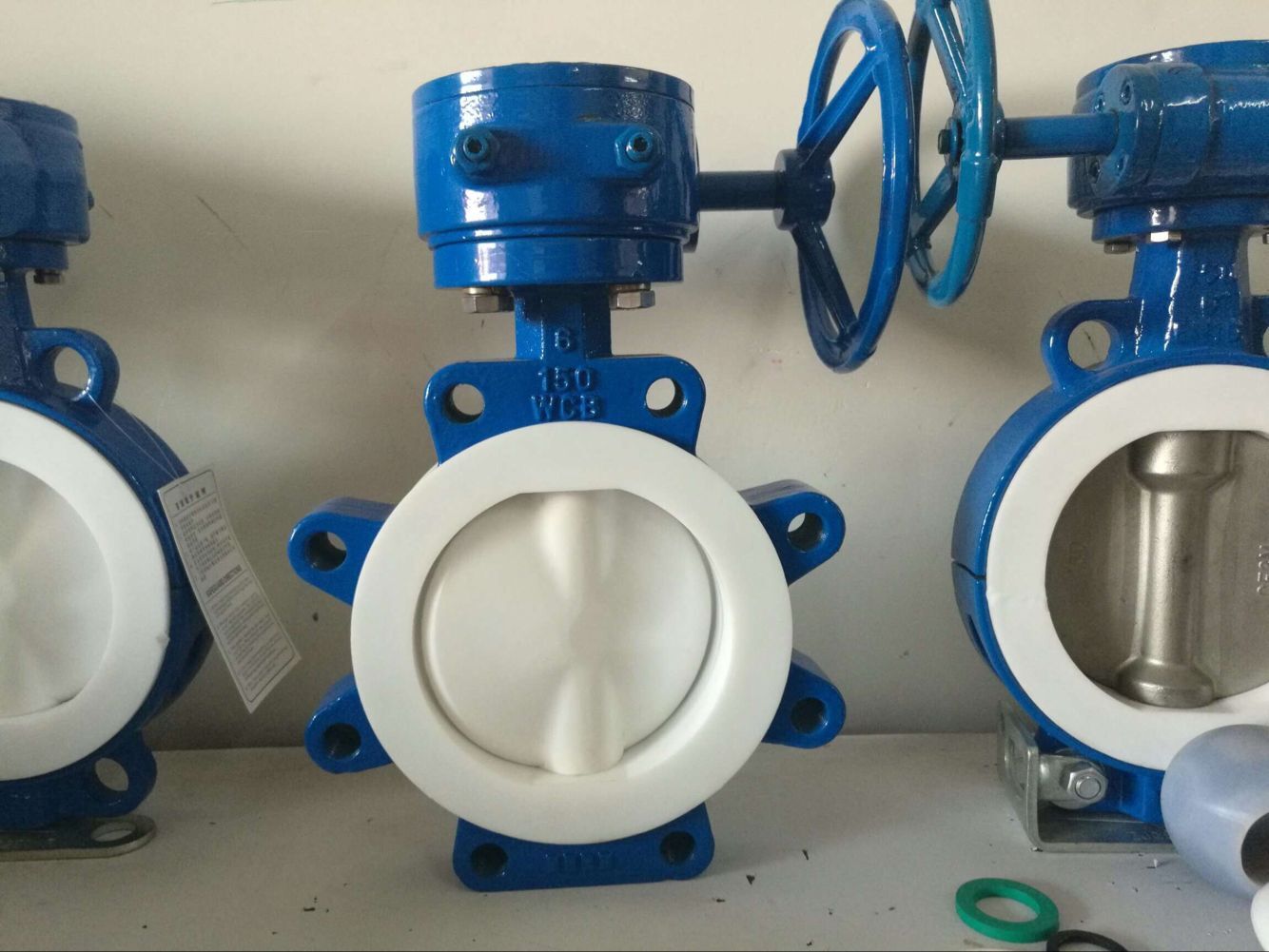

襯氟蝶閥尺寸規格型號D71F46/D371F4實物圖

公稱通徑：DN40-DN1200
公稱壓力：1.0Mpa-1.6Mpa
適用溫度：-20~120
適用介質：任何有機溶劑或試劑，稀或濃無 機 酸，堿，酮，芳烴，氯化烴等
閥體材質：鑄鐵、鑄鋼、碳鋼、不銹鋼等
連接方式：法蘭連接
設計制造：GB12238-89
結構長度：GB12221-89
法蘭標準：JB/T79
檢查試驗：GB/T13927-92

設計新穎、合理、結構獨特，重量輕，啟閉迅速；
操力矩小，操作方便，省力靈巧；
可以任何位置安裝，維修方便；
密封件可以更換，密封性能可靠達到雙向密封零泄漏；
密封材料耐老化、耐腐蝕，使用壽命長等特點。

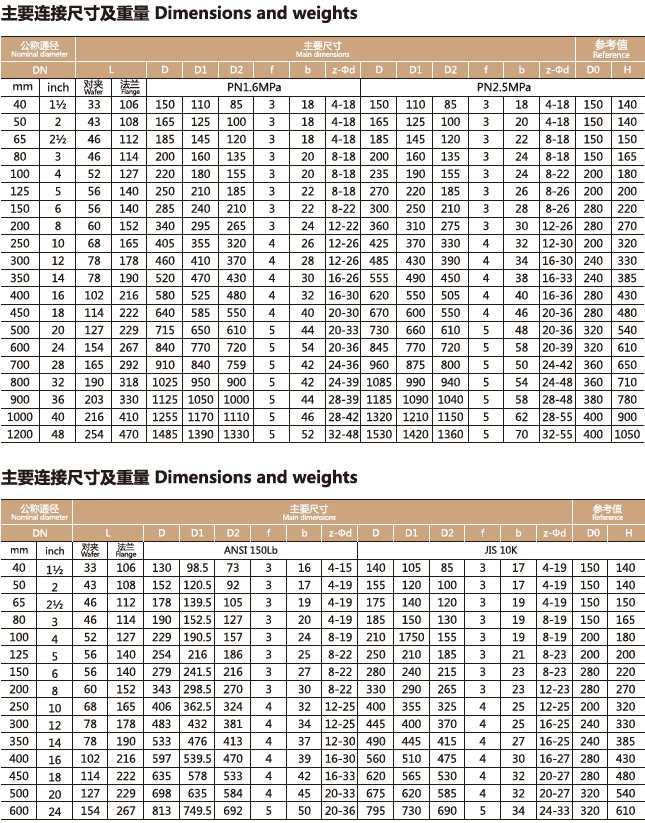

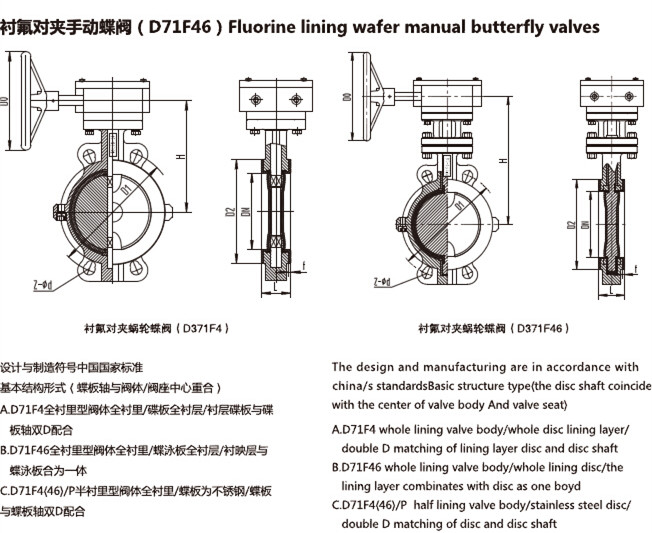

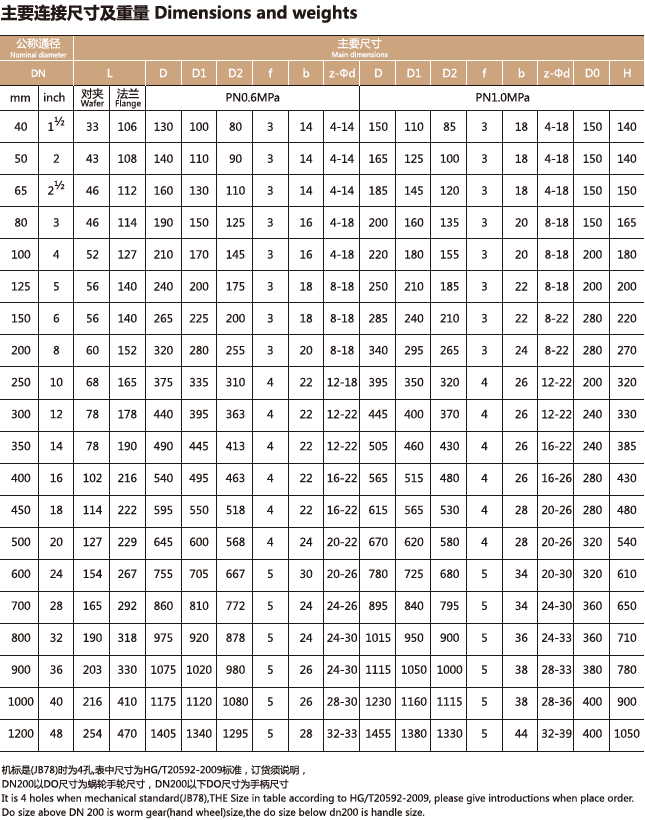

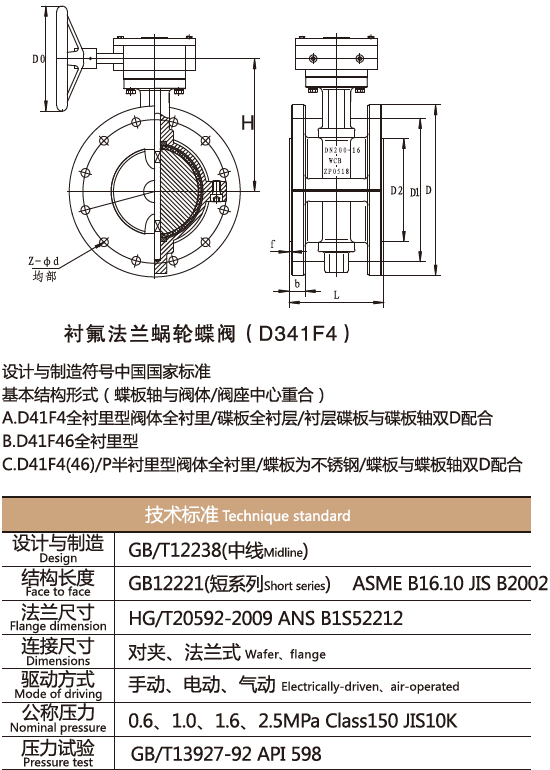

襯氟蝶閥,襯四氟蝶閥,全襯里蝶閥尺寸結構圖：
