GB12247-89 蒸氣疏水閥 分類
本標準等效采用標準ISO 6704-1982《蒸氣疏水閥分類》。
1 主題內容與適用范圍
本標準規定了蒸疏水閥的基本分類。
本標準適用于按蒸氣疏水閥啟閉件的驅動方式來進行分類，而不考慮其具體結構。
2 術語
2.1 蒸汽疏水閥
是從貯有蒸汽的密閉容器內自動排出凝結水，同時保持不泄漏新鮮蒸氣的一種自動控
制裝置，在必要時也允許蒸氣預定的流量能過。
3分類
按啟閉件的驅動方式，蒸氣疏水閥可分為三類:
a.由凝結水液位變化驅動的機械型蒸汽疏水閥(見3.1條);
b.由凝結水溫度文化驅動的熱靜力型蒸汽疏水閥(見3.2條):
C.由凝結水動態特性驅動的熱動力型蒸汽疏水閥(見3.3條)。
3.1 機械型蒸汽疏水閥

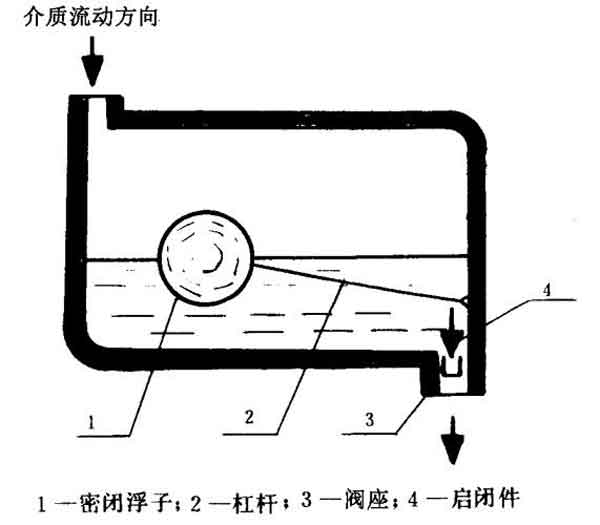

3.1.1密閉浮于式蒸汽疏水閥

動作原理
由殼體內凝結水的液位變化導致啟閉件的開關動作
