石油、煤氣、化工、水處理等一般工業上常見的蝶閥規格型號
欄目：公司動態 發布時間：2021-07-04
蝶閥應用范圍廣，蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，而且還應用于熱電站的冷卻水系統。
蝶閥蝶閥（butterfly valve）：又稱翻板閥、蝶形活門。釋義：啟閉件為盤形蝶板并能繞閥體內軸線旋轉的一種閥門。結構：主要由閥體、閥桿、蝶板和密封圈組成。閥體呈圓筒形，軸向長度短，內置蝶板。工作原理：蝶板由閥桿帶動，若轉過90°，便能完成一次啟閉。改變蝶板的偏轉角度，即可控制介質的流量。蝶閥適用于發生爐、煤氣、天然氣、液化石油氣、城市煤氣、冷熱空氣、化工冶煉和發電環保、建筑給排水等工程系統中輸送各種腐蝕性、非腐蝕性流體介質的管道上，用于調節和截斷介質的流動。
蝶閥分類方式多種多樣：

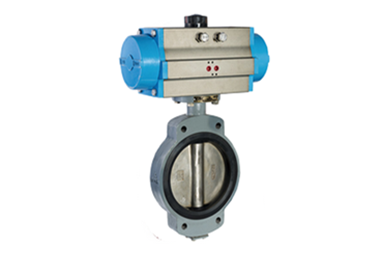

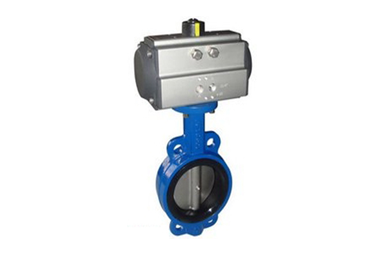

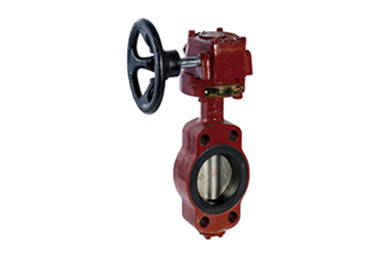

1：手動、氣動、電動、液動蝶閥；
2：密封型、非密封型
——單偏心，中心垂直板，雙偏心，三偏心，連桿機構。
蝶閥型號編制方法：
蝶閥附加代號：BD保溫蝶閥、SD伸縮蝶閥、TLD脫硫蝶閥、DH止回蝶閥、DKS快速蝶閥、FDBD方形百葉蝶閥；
蝶閥編制代號：D表示蝶閥；
常見的蝶閥型號如下：
液控緩閉止回蝶閥型號：HD7X41X
通風蝶閥型號：D341H、D341W
三偏心對夾硬密封蝶閥型號：D73H、D373H、D673H、D973H
中線法蘭蝶閥型號：D41X、D341X、D641X、D941X
中線對夾蝶閥型號：D71X、D371X、D671X、D971X
彈簧式快關蝶閥型號：KD7T42/3P
雙偏心對夾蝶閥型號：D72F、D372F、D672F、D972F
三偏心焊接硬密封蝶閥型號：D63H、D363H、D663H、D963H
渦輪法蘭式軟密封蝶閥型號：D343F
雙偏心四氟密封蝶閥型號：D343H、D343Y
調節型四氟密封蝶閥型號：D41F、D71F
三偏心法蘭硬密封蝶閥型號：D43H、D343H、D643H、D943H
雙偏心法蘭蝶閥型號：D42F、D342F、D642F、D942F
襯氟蝶閥型號：D341F4
信號蝶閥型號：XD371X
伸縮蝶閥型號：SD343H、SD341X

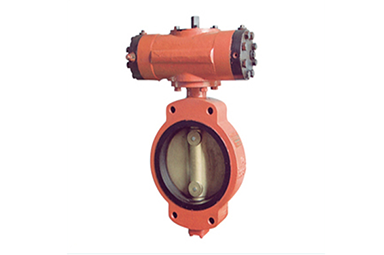

液動蝶閥型號：KD7B43X、KD7B45H
保溫夾套蝶閥型號：BD343H、BD343Y
